MSI G33M и K9NGM3: новинки на интегрированных чипсетах

MSI G33M
ЧипсетIntel G33
ПроцессорLGA775 Pentium 4 FSB 1333/1066/800/533 МГц
Celeron FSB 800/533 МГц
Dual-Core Pentium4
Core 2 Duo (+ Yorkfield, Wolfdale)
HyperThreading
ПамятьDDR2 533/667/800
HDD1x UltraDMA/100
5x SerialATA II (RAID)
Дополнительно2 IEEE-1394a
Звук Intel HDA
12 USB 2.0
Gigabit Ethernet
Цена:$112

MSI K9NGM3
ЧипсетNVIDIA GeForce 7050
ПроцессорSocket AM2 Athlon64 HTT 200 МГц
ПамятьDDR2 533/667/800
HDD1x UltraDMA/100
4x SerialATA II (RAID)
Дополнительно2 IEEE-1394a
Звук Intel HDA
10 USB 2.0
Gigabit Ethernet
Цена:$75

После выхода новых интегрированных чипсетов Intel (т.е. G31, G33 и G35; Q33 и Q35) у нас возник вопрос: какова их производительность в 3D-приложениях, по сравнению с интегрированными чипсетами для платформы AMD. Число последних пополнил целый ряд продуктов NVIDIA, в частности, GeForce 7050 и GeForce 7025.

Эти чипсеты имеют встроенное графическое ядро с архитектурой GeForce 7 серии, однако количество конвейеров уменьшено до двух пиксельных и одного вершинного. Частоты ядра моделей GeForce 7050 и GeForce 7025 равны 425 МГц, что несколько меньше, чем у предыдущего чипсета GeForce 6150 (475 МГц). Зато функциональность 7 серии выше: чипсеты поддерживают HDCP-кодирование, имеют поддержку двух видеовыходов (как цифрового, так и аналогового). Кроме того, GeForce 7050 и GeForce 7025 поддерживают ТВ-выход, а также высокие разрешения вплоть до 1920х1440 (75 Гц; частота RAMDAC = 300 МГц).

Различия между продуктами GeForce 7050 и GeForce 7025 заключаются в том, что 7025 поддерживает только DVI-выход, и не имеет поддержки технологии PureVideo. Суть последней заключается в аппаратном ускорении декодирования H.264, VC-1 и MPEG-2 видео, а также улучшенного воспроизведения HD- и SD-видео (вплоть до разрешения 1080p). Как вы уже поняли, поддержка PureVideo является привилегией чипсета GeForce 7050. Соответственно, платы на этом чипсете могут иметь HDMI-выход, в отличие от плат на GeForce 7025.

Еще одна важная особенность GeForce 70хх заключается в одночиповой архитектуре: в этот чип "интегрирован" южный мост nForce 630a. В результате базовые возможности расширения включают 12 портов USB2.0 (7050; у 7025 - только 10 портов), гигабитный сетевой контроллер, четыре канала SerialATA II (с поддержкой RAID уровня 0,1,0+1,5), один канал ParallelATA и встроенный звук HDA. Количество линий шины PCI Express равно 20, что позволяет разработчикам материнских плат установить полноценный слот PCI Express x16 для внешней графической карты, а также три слота PCI Express x1 для карт расширения (последняя "свободная" линия предназначена для гигабитного сетевого контроллера).

Как видно, характеристики чипсетов NVIDIA соответствуют современным меркам, и мы также сравним возможности расширения с функциональностью продуктов Intel. Для этого в сегодняшнем обзоре мы сравним две материнские платы производства компании MSI. Это G33M на чипсете Intel G33 и K9NGM3 на NVIDIA GeForce 7050.

Спецификации


MSI G33MMSI K9NGM3
Процессор- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц
- Intel Celeron с частотой шины 533/800 МГц
- Поддержка Intel Core 2 Duo (+ Yorkfield, Wolfdale)
- Разъем Socket LGA775
- Поддержка процессоров с технологией HyperThreading
- AMD Athlon 64/Sempron с частотой шины 200 МГц
- Разъем Socket AM2
Чипсет- Северный мост Intel G33 (GMCH)
- Южный мост Intel ICH9
- Связь между мостами: DMI
- Чипсет NVIDIA GeForce 7050+nForce 630a
Системная память- Четыре 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 8 Гб
- Поддерживается память типа DDR2 533/667/800
- Возможен двухканальный доступ к памяти
Графика- Встроенное графическое ядро Intel GMA 3100
- Один слот PCI Express x16
- Встроенное графическое ядро GeForce 7050
- Один слот PCI Express x16
Возможности расширения- Два 32-битных PCI Bus Master слота
- Один слот PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (Firewire; один встроенный + один доп.)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
- Два 32-битных PCI Bus Master слота
- Один слот PCI Express x1
- Десять портов USB 2.0 (четыре встроенных + шесть дополнительных)
- Два порта IEEE1394 (Firewire; один встроенный + один доп.)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона- Изменение частоты FSB от 200(266) до 600 МГц
- Изменение напряжения на процессоре, памяти, чипсете (nb+sb) и FSB
- Изменение частоты HTT от 200 до 300 МГц с шагом 1 МГц
- Изменение напряжения на процессоре, памяти, чипсете
Дисковая подсистема- Один канал UltraDMA 133/100/66/33 Bus Master IDE (Marvell 88SE6111; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (четыре канала - ICH9; поддержка RAID 0, 1, 0+1)
- Один канал SerialATA II (Marvell 88SE6111)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
- Один канал UltraDMA100/66/33 Bus Master IDE (nForce 630a; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (четыре канала - nForce 630a; поддержка RAID 0, 1, 0+1, 5
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS- 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное- Один последовательный порт, FDD-порт, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
Мониторинг- Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов
- Технология Smart Fan
Размер- ATX форм-фактор, 245x245 мм (9,63" x 9,63")

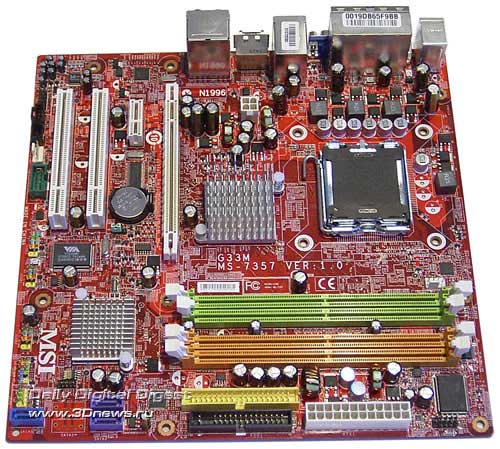

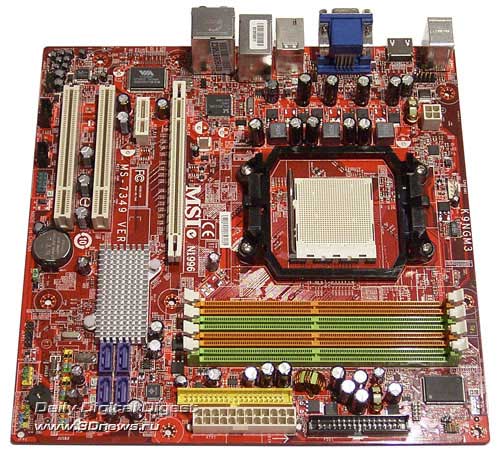

Платы

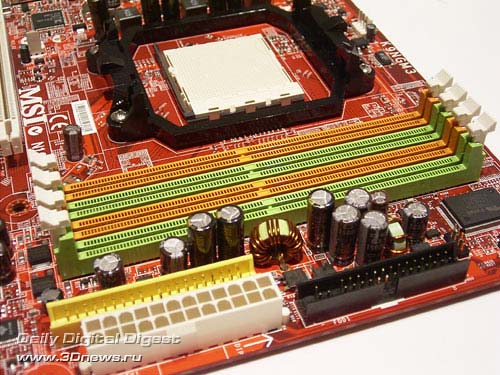

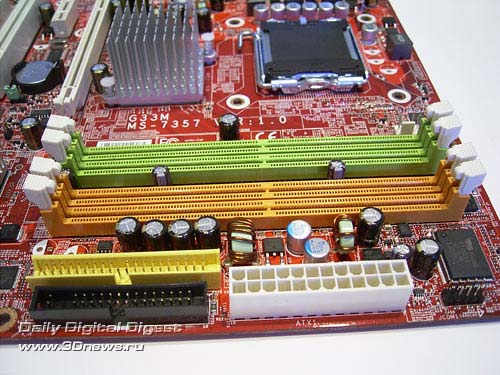

У обеих плат есть один недостаток в дизайне: защелки слотов DIMM блокируются PCI Express-видеокартой. Но для бюджетных плат, ориентированных на работу с интегрированным видеоядром, это не недостаток, а особенность дизайна. Также, учитывая низкую цену, мы не считаем недостатком неудобное расположение дополнительного разъема питания на плате G33M.

Принципиальное различие в дизайне заключается в том, что на плате G33M установлено два моста (северный и южный), а на K9NGM3 - только один чип.

Итак, обе платы имеют встроенное графическое ядро, и при этом допускают использование внешней видеокарты, которая устанавливается в слот PCI Express x16.

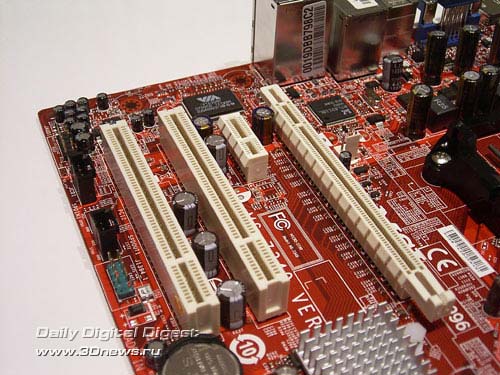

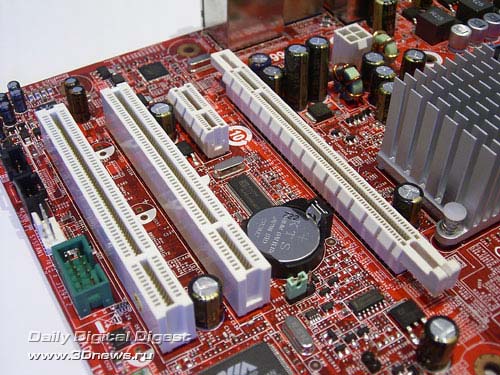

Конфигурация остальных слотов одинакова для обеих плат: на каждой установлено по два слота PCI и по одному слоту PCI Express x1.

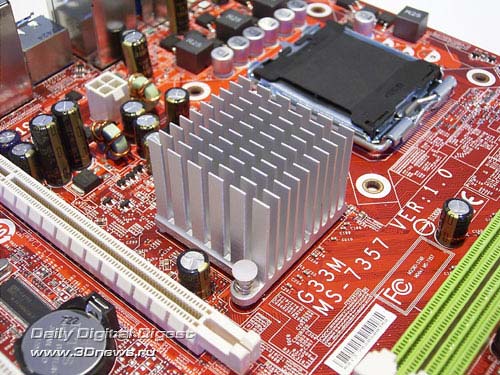

Для охлаждения чипсета на обеих платах используются только алюминиевые радиаторы, без вентиляторов.

Также платы имеют по четыре 240-контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 8 Гб (DDR2-533/667) и 4 Гб (DDR2-800).

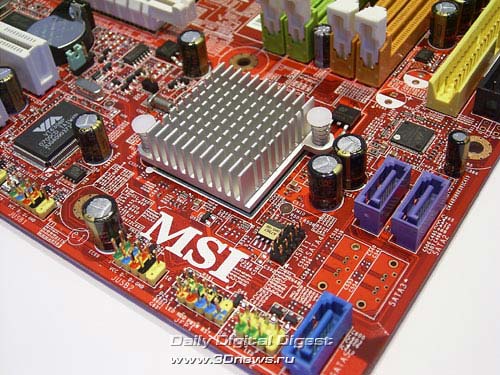

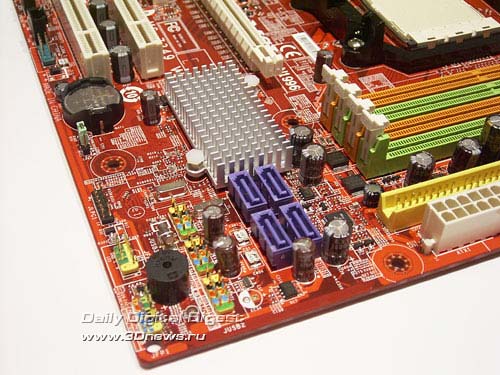

На плате MSI G33M установлен южный мост ICH9, который поддерживает четыре канала SerialATA II. Тут нужно обратить внимание, что плата G33M имеет еще одну модификацию, с южным мостом ICH9R, который поддерживает шесть каналов SATA и функции RAID. Причем на обеих модификациях пара портов выведена на заднюю панель, для подключения внешних SATA-устройств.

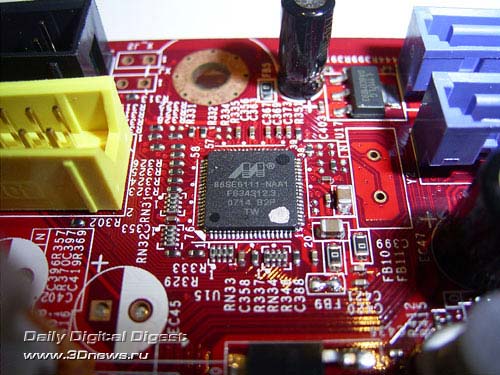

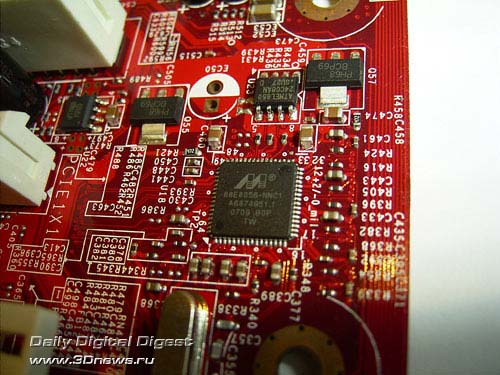

Более того, на плате MSI G33M есть дополнительный контроллер Marvell 88SE6111, который обеспечивает поддержку одного канала ParallelATA и одного SerialATA.

Что касается платы MSI K9NGM3, то на ней поддержка ParallelATA реализована силами чипсета, и никаких дополнительных контроллеров не установлено.

Далее, оба чипсета (G33+ICH9 и NVIDIA 7050) поддерживают по 12 портов USB2.0. На плате G33M реализованы все 12: шесть портов на задней панели (причем четыре установлены в массивном боксе) и шесть дополнительных. А на плате K9NGM3 реализовано только 10 портов: четыре на задней панели и шесть дополнительных.

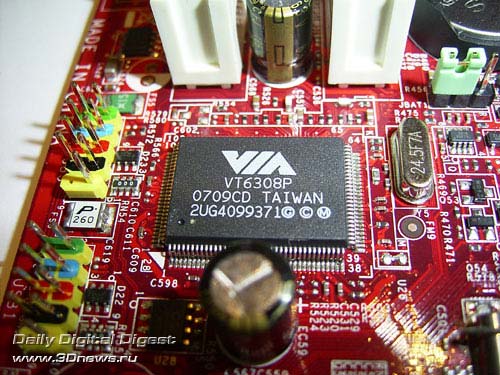

Также отметим, что на обеих платах установлен контроллер Firewire - чип VT6308P производства VIA. Этот чип поддерживает два порта Firewire: один порт на задней панели, другой - дополнительный.

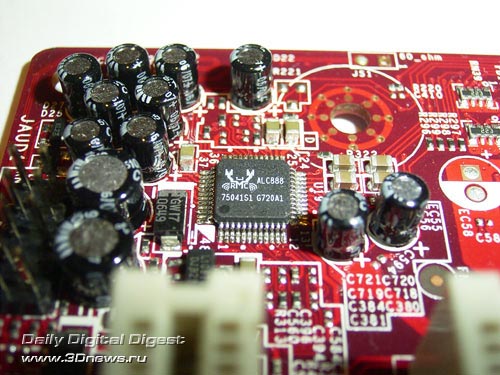

На обеих платах реализована звуковая подсистема High Definition Audio, причем используются одинаковые кодеки - ALC888.

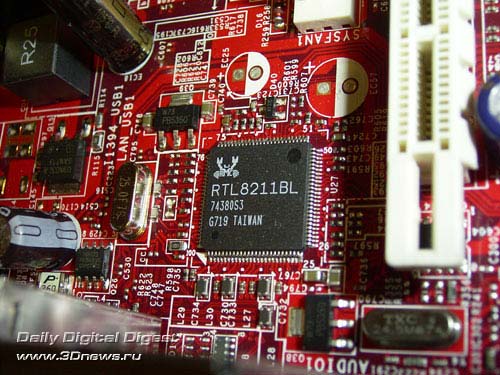

Теперь пара слов о сети: на обеих платах установлен высокоскоростной сетевой контроллер (Gigabit Ethernet). Однако используемые чипы - разные: на MSI G33M это Marvell 88E8056, а на MSI K9NGM3 - Realtek RTL8211BL:

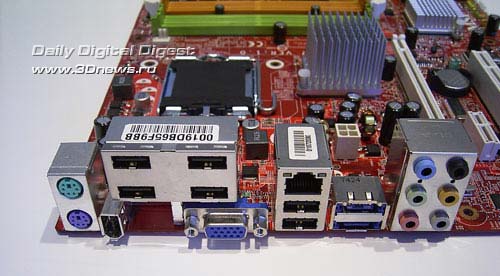

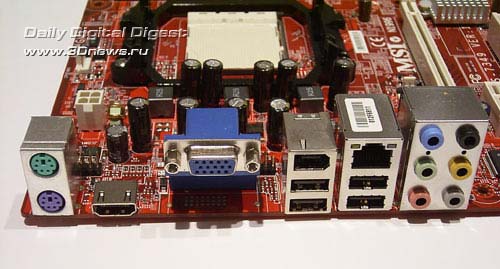

Задняя панель плат имеет следующую конфигурацию:

Отметим, что на рассматриваемых платах инженеры MSI отказались от поддержки одного из COM-портов и LPT-порта.А из особенностей стоит выделить нестандартный бокс с четырьмя USB-портами, два внешних SATA-порта на плате G33M и HDMI-выход на плате K9NGM3.

Теперь поговорим о настройках BIOS.

BIOS

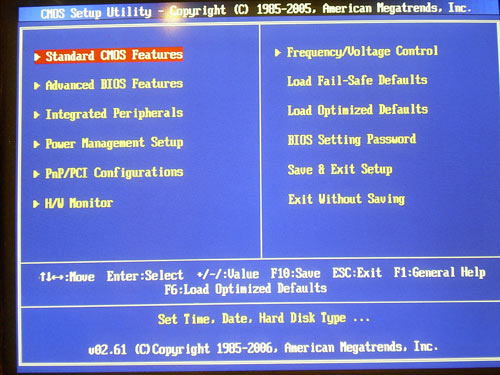

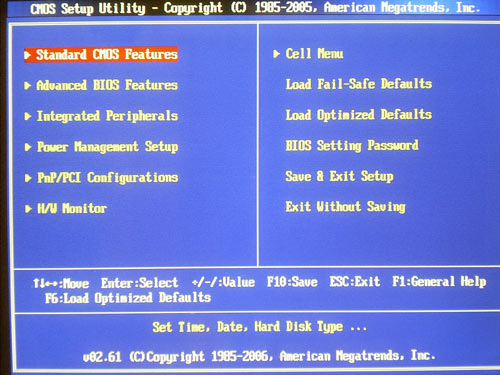

BIOS плат MSI G33M и MSI K9NGM3 основан на версии AMI BIOS.

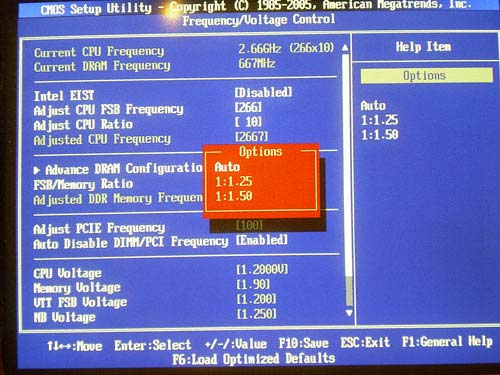

Несмотря на различия настроек в целом, основные функции BIOS обеих плат очень похожи; в частности, функция установки частоты памяти:

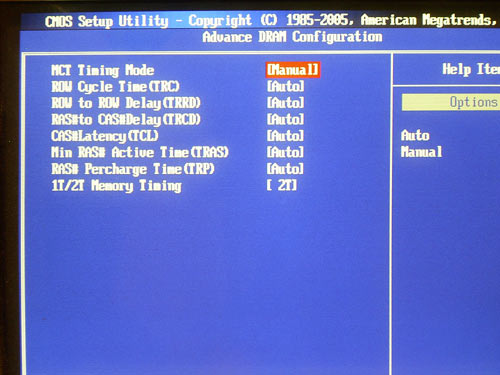

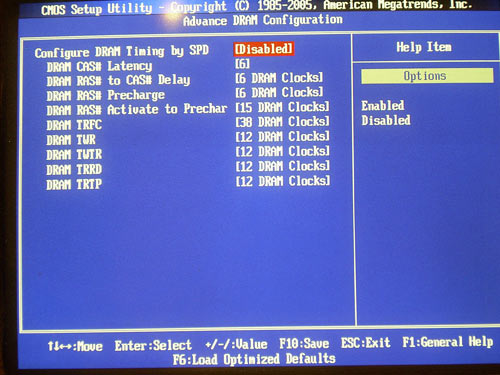

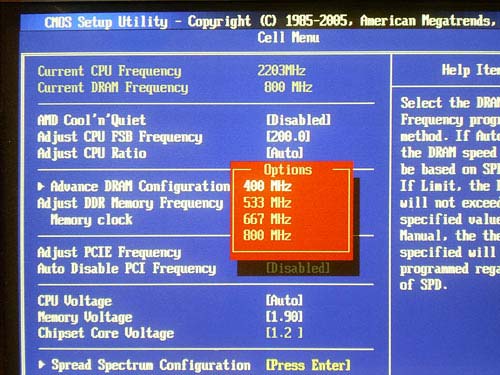

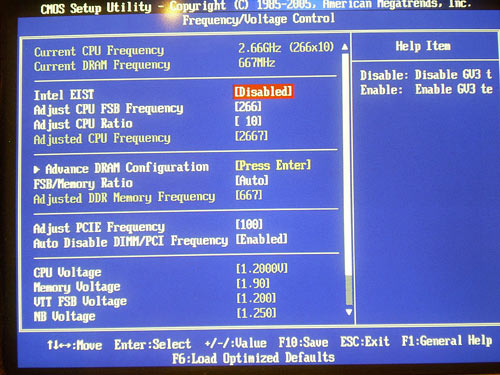

Раздел настройки таймингов памяти:

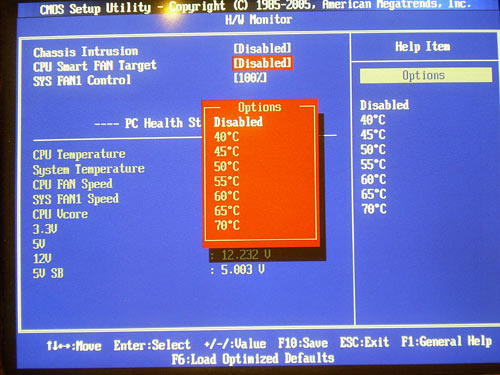

Теперь посмотрим на раздел системного мониторинга.

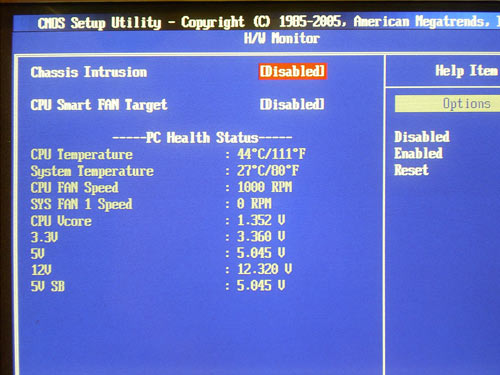

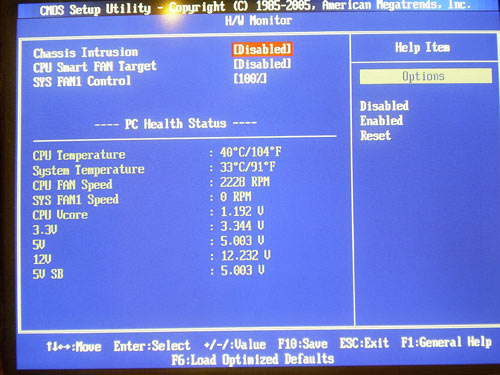

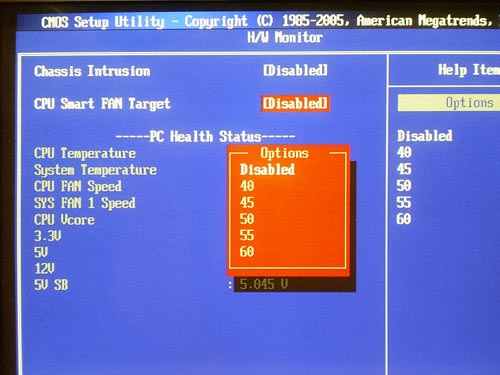

Обе платы отображают текущие значения температуры процессора и системы, скорости вращения двух вентиляторов (на MSI G33M установлено два 4-контактных разъема; на MSI K9NGM3 - один 4-контактный и один 3-контактный), а также уровни напряжений. Кроме того, платы поддерживают функцию Smart Fan, которая позволяет динамически регулировать скорость вращения процессорного кулера в зависимости от температуры CPU.

Разгон и стабильность

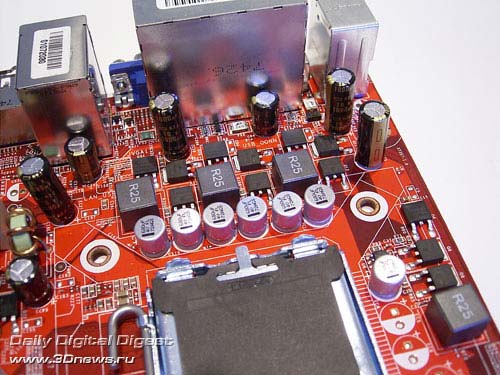

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM платы MSI G33M имеет 4-фазную схему, в которой установлены четыре конденсатора емкостью 1000 мкФ и семь по 680 мкФ. Модуль питания платы MSI K9NGM3 имеет 3-фазную схему, в которой установлены пять конденсаторов емкостью 1800 мкФ и шесть - емкостью 1000 мкФ.

Теперь переходим к рассмотрению функций разгона.

ПлатаMSI G33MMSI K9NGM3
Изменение множителя++
Изменение FSB/HTTот 200/266 до 600 МГц (1)от 200 до 300 МГц (1)
Изменение Vcoreдо +0,7875 В (0,0025В)от 1,2 В до 1,4 В (0,0025В)
Изменение Vmemот 1,8 В до 3,3 В (0,05-0,2В)от 1,8 В до 2,2 В (0,025В-0,05В)
Изменение Vddот 1,25 В до 1,65 В (0,025-0,5В)от 1,2 В до 1,5 В (0,05В)
Изменение Vsb1,05 В; 1,15 В-
Изменение Vttот 1,2 В до 1,6 В (0,025 - 0,5 В)-
Изменение PCI-Eот 100 МГц до 133 МГц (1)от 100 МГц до 150 МГц (1)

Не нужно сравнивать диапазоны напряжений в данной таблице, поскольку платы предназначены для различных платформ. Посмотрим на практические результаты разгона. Максимально стабильная частота FSB у платы MSI G33M равна 474 МГц (отличный результат; максимально возможный = 558 МГц), а у платы MSI K9NGM3 частота HTT = 250 МГц (максимально возможный результат = 400 МГц):

Производительность

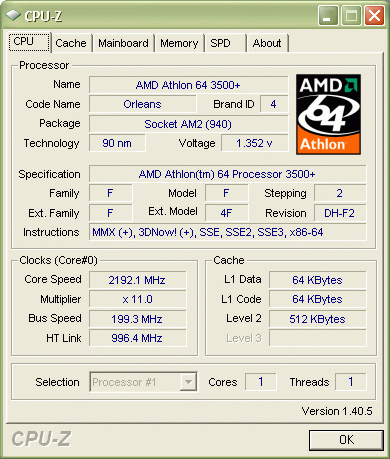

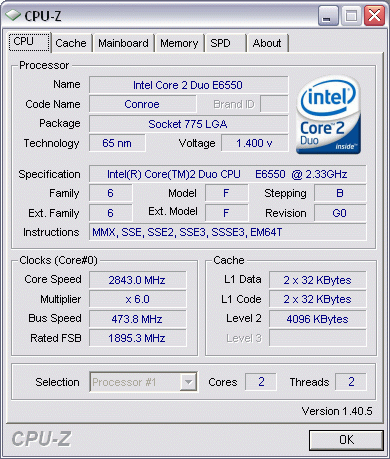

При определении стартовой частоты FSB/HTT оказалось, что MSI G33M завышает ее на 1 МГц, а MSI K9NGM3 почти настолько же занижает.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
ПроцессорПроцессор Intel Core 2 Duo E6700 LGA775 (2,66 ГГц; Conroe)
Процессор AMD Athlon 64 3500+ (реальная частота 2,2 ГГц)
Процессор AMD Athlon X2 6000+ (реальная частота 3,0 ГГц)
КулерGigabyte 3D Cooler GP Edition
ВидеокартаВстроенное графическое ядро Intel GMA X3100
NVIDIA GeForce FX 5750; PCI Express x16
Версия драйвера: 91.31
Встроенное графическое ядро NVIDIA GeForce 7050
Звуковая карта-
HDDSamsung HD160JJ
Память2x512 Мб Corsair DDR2 TWIN2X1024-8000UL1
КорпусInwin506 с блоком питания PowerMan 300 Вт
OSWindows XP SP1

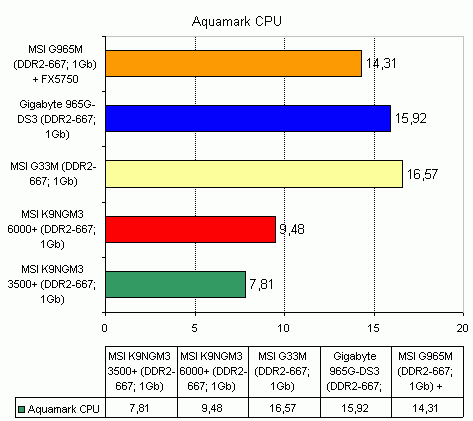

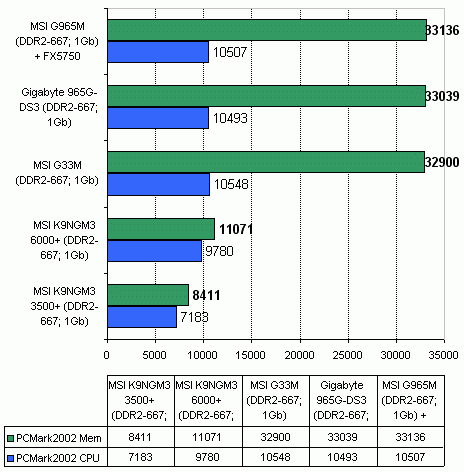

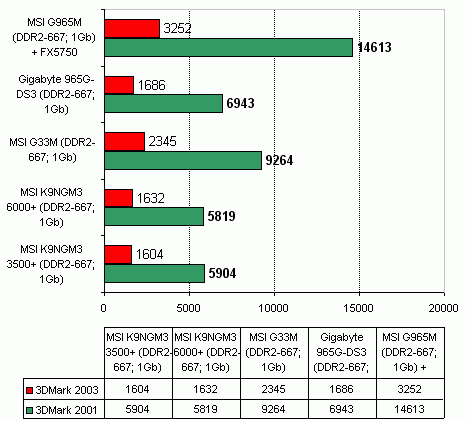

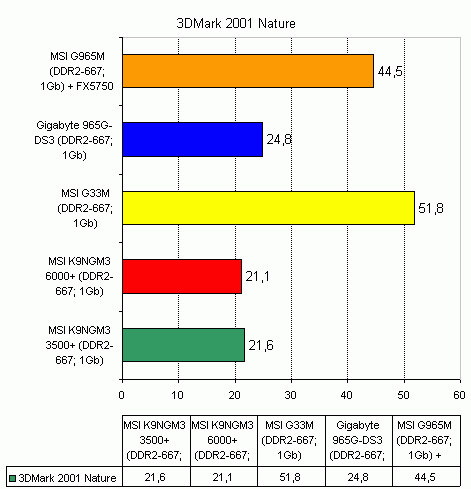

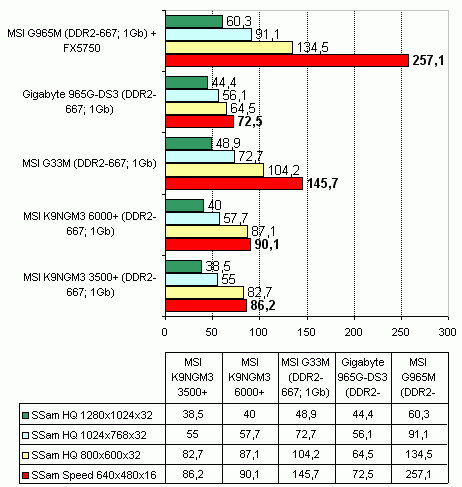

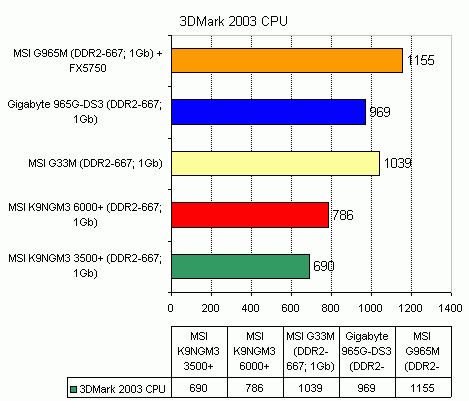

Вначале посмотрим на результаты синтетических тестов. Но прежде отметим, что платы Gigabyte 965G-DS3 и MSI G965M основаны на чипсете Intel G965. Причем в системе с MSI G965M установлена самая медленная видеокарта PCI-E, а именно GeForce FX 5750. Таким образом, мы сравним производительность систем со встроенной и с дискретной графикой. Еще одно интересное сравнение заключается в разнице скорости работы платы MSI K9NGM3 с одноядерным процессором Athlon 64 3500+ и памятью DDR2-800, и этой же платы с двухъядерным процессором Athlon X2 6000+ и памятью DDR2-667 того же объема. Причем, несмотря на впечатляющую разницу в частоте, разница в скорости практически отсутствует!

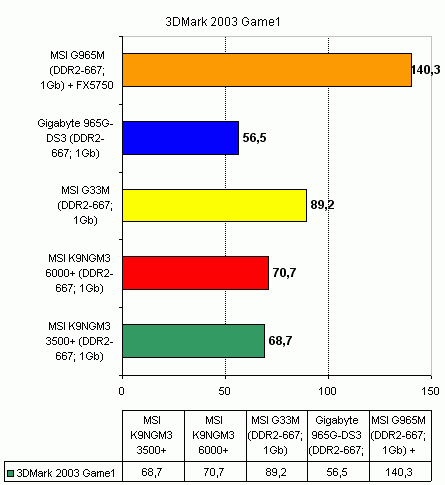

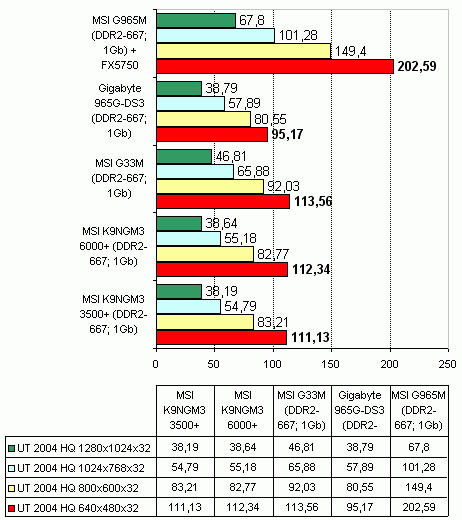

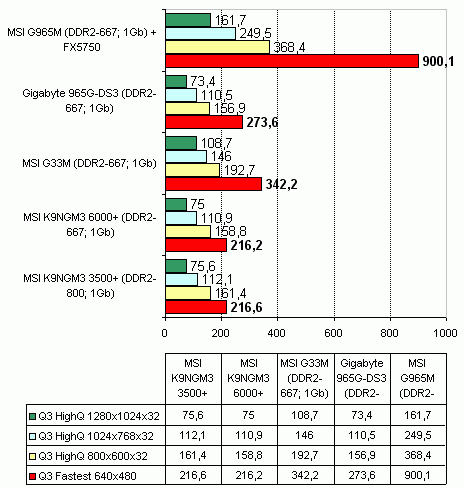

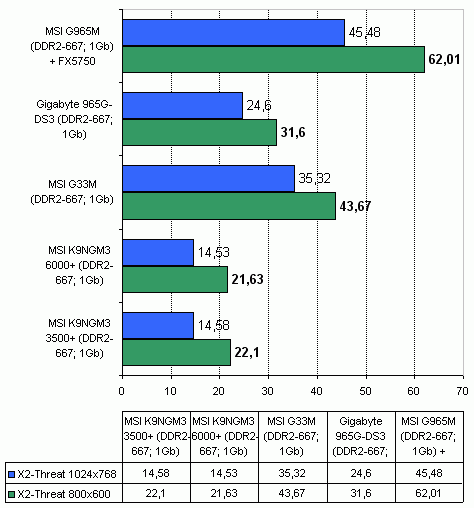

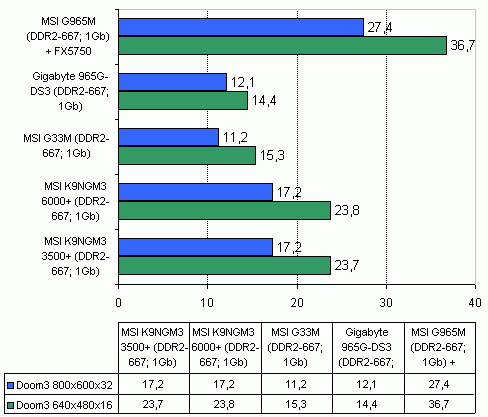

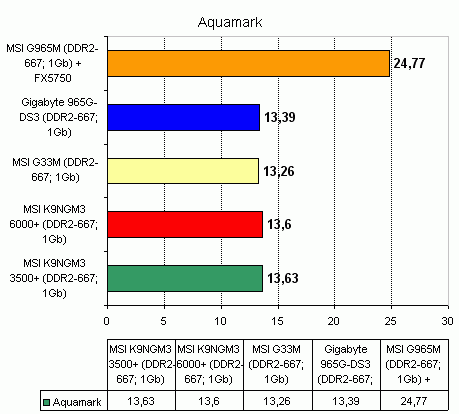

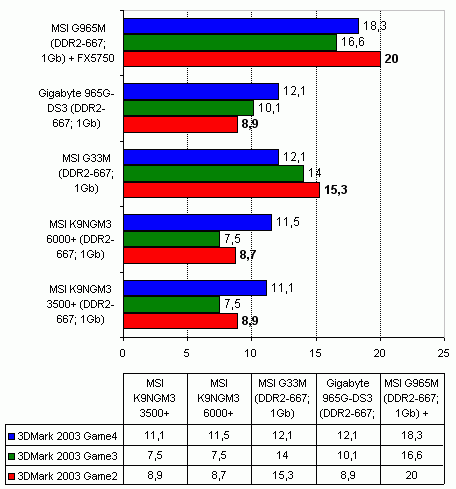

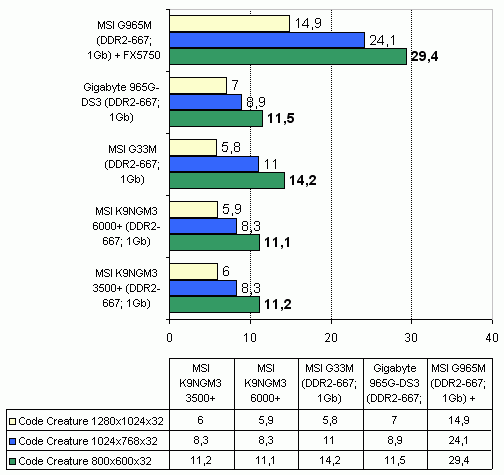

Теперь тесты игровых программ.

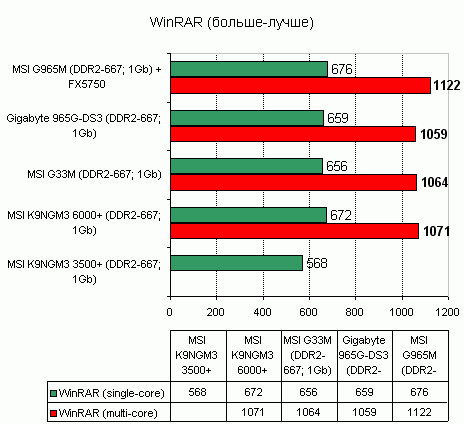

Еще один тест - WinRar (Кб/с; больше - лучше)

Выводы о производительности в 3D-приложениях. Конечно, скорость работы интегрированной графики в два раза меньше скорости самой слабой PCI Express-видеокарты, однако нужно отметить рост производительности первой. Во-первых, чипсет G33 с новейшими драйверами Intel заметно обгоняет своего предшественника (т.е. G965). А в связке с процессором архитектуры Core 2 Duo серьезно превосходит интегрированную платформу AMD.

Однако чипсет GeForce 7050 функционально превосходит любые графические решения Intel и поддерживает все 3D-приложения, которые мы только пробовали. А чипсет Intel имеет ряд несовместимостей: не работает дремучий Comanche (Intel Gxxx не поддерживает T&L ), не работает GunMetal (проблемы с драйверами), а в игре X2-Threat чипсет Intel выиграл за счет худшей, более упрощенной, прорисовки 3D-картинки. К тому же, функциональное превосходство графического ядра NVIDIA обеспечивает очень высокий уровень скорости в современных 3D-играх, таких как Doom 3, Far Cry и Half Life 2. В частности, в Doom 3 и Far Cry скорость работы GeForce 7050 значительно выше, а в Half Life 2 - точно такая же, но достигнутая очень слабым процессором (Athlon 64 3500+).

Выводы

При выборе бюджетной интегрированной платы нужно учитывать два важных фактора: качество 2D-изображения и розничную цену. По качеству картинки претензий нет ни к одной из плат, а по цене - плата MSI на чипсете GeForce 7050 стоит меньше на целых $30. И это при том, что возможности расширения, комплектация и функциональность обеих плат приблизительно равны. Поэтому вывод прост: из пары протестированных плат более привлекательно выглядит MSI K9NGM3. Причем мы рекомендуем использовать ее в связке с дешевым одноядерным процессором и с памятью DDR2-800.

Отдельно отметим потенциал плат в области разгона. Здесь преимущество у платы MSI G33M, которая показала просто отличные результаты (FSB = 474 МГц). Иными словами, эта плата является прекрасным приобретением для разгона как бюджетных процессоров Intel с шиной 800 МГц, так и процессоров среднего уровня с шиной 1066 МГц.

Заключение

MSI G33M
MSI K9NGM3
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • графическое ядро Intel GMA X3100 и один слот PCI Express x16;
  • поддержка SerialATA II (пять каналов; ICH9 + Marvell 88SE6111);
  • поддержка одного канала P-ATA (Marvell 88SE6111);
  • встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (Firewire; два порта).
Минусы:
  • не обнаружено.
Особенности платы:
  • хорошо проработанные функции разгона + отличные результаты.
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • графическое ядро GeForce 7050 и один слот PCI Express x16;
  • поддержка SerialATA II (четыре канала; nForce 630i);
  • поддержка одного канала P-ATA (nForce 630i);
  • встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (10 портов);
  • доступная цена.
Минусы:
  • не обнаружено.
Особенности платы:
  • хорошо проработанные функции разгона + неплохие результаты.


Источник: 3DNews
